मुद्रित सर्किट बोर्ड के जल शोधन के लिए

मुद्रित सर्किट बोर्ड का जल शोधन निर्मित मुद्रित सर्किट बोर्ड की सफाई की एक विधि है। निर्माण प्रक्रिया के दौरान, कुछ रसायन और धूल सब्सट्रेट पर रह जाते हैं, जो सर्किट की विफलता का कारण बन सकते हैं या इलेक्ट्रॉनिक घटकों के प्रदर्शन को प्रभावित कर सकते हैं।



इसलिए, विशिष्ट सफाई एजेंटों और उच्च दबाव वाले जल प्रवाह का उपयोग करके पानी के धुलाई से इन अवशेषों को हटाया जा सकता है, यह सुनिश्चित करते हुए कि मुद्रित सर्किट बोर्ड की सतह साफ है, जिससे इसकी गुणवत्ता और विश्वसनीयता में सुधार होता है।



मुद्रित सर्किट बोर्ड इलेक्ट्रॉनिक उत्पादों में महत्वपूर्ण घटकों में से एक है, जो सर्किट कनेक्शन और सिग्नल ट्रांसमिशन का कार्य करता है। मुद्रित सर्किट बोर्ड की गुणवत्ता और दीर्घकालिक स्थिरता सुनिश्चित करने के लिए, उत्पादन प्रक्रिया के दौरान अक्सर मुद्रित सर्किट बोर्ड को धोना आवश्यक होता है।



पानी की सफाई मुद्रित सर्किट बोर्ड को धोने के लिए वाशिंग मशीन में मुद्रित, सोना चढ़ाया, या सोल्डर प्रतिरोध भेजने के लिए है। इसका उद्देश्य अवशिष्ट रासायनिक एजेंटों और सतह पर धूल को साफ करना है, यह सुनिश्चित करने के लिए कि मुद्रित सर्किट बोर्ड पूरी तरह से तेल की गंदगी से मुक्त है, कोई अवशेष नहीं, सूखा और आगे के उपचार के लिए पानी नहीं है।



पानी के रिंसिंग प्रक्रिया में, मुद्रित सर्किट बोर्ड को पहले साफ किया जाएगा, यानी बोर्ड को सफाई टैंक में रखा जाएगा, और तांबे के स्लैग, धूल को मजबूर हवा के प्रवाह से धोया जाएगा। इसके बाद मास्टर वॉश आता है। यह कदम सतह की गंदगी, इमल्शन प्रिंटिंग तरल, अवशिष्ट गोंद इत्यादि को धोने के लिए पानी को साफ़ करने के लिए विशेष पंप द्वारा सफाई टैंक में बोर्ड बनाना है। फिर इसे धोया जाता है, जो मुख्य रूप से बोर्ड को पास करने के लिए होता है धोने के पानी के अवशिष्ट घटकों को हटाने और अगली प्रक्रिया पर अशुद्धियों के हस्तक्षेप को कम करने के लिए एक निश्चित समय में वाशिंग टैंक।



यह ध्यान देने योग्य है कि पानी के धुलाई के लिए उच्च गुणवत्ता वाले विआयनीकृत पानी के उपयोग की आवश्यकता होती है, क्योंकि इलेक्ट्रॉनिक मुद्रित सर्किट बोर्डों के उत्पादन के लिए विआयनीकृत पानी में आयन, बैक्टीरिया और अशुद्धियाँ नहीं होती हैं।

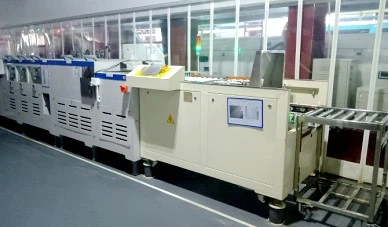

चित्र: पानी की धुलाई की उत्पादन लाइन



गुणवत्ता पर पानी के खंगालने के प्रभाव में निम्नलिखित पहलू शामिल हैं:



1. अवशेषों को हटाना: पीसीबी निर्माण प्रक्रिया विभिन्न प्रकार के अवशेषों का उत्पादन करेगी, जैसे वेल्डिंग अवशेष, तेल, धूल आदि। यदि इन अवशेषों को अच्छी तरह से साफ नहीं किया जाता है, तो वे बोर्ड के प्रदर्शन और विश्वसनीयता को नकारात्मक रूप से प्रभावित कर सकते हैं। बोर्ड धोने से इन अवशेषों को हटाया जा सकता है, इस प्रकार बोर्ड की गुणवत्ता सुनिश्चित की जा सकती है।



2. शॉर्ट सर्किट से बचें: प्रिंटेड सर्किट बोर्ड पर कई छोटे सर्किट कनेक्शन पॉइंट होते हैं, और अगर इन कनेक्शन पॉइंट्स पर प्रदूषक होते हैं, तो इससे शॉर्ट सर्किट की समस्या हो सकती है। शॉर्ट सर्किट की घटना से बचने के लिए धोने से इन दूषित पदार्थों को हटाया जा सकता है।



3. मुद्रित सर्किट बोर्ड की सतह खत्म सुनिश्चित करें: पीसीबी की सतह खत्म होने से इसकी अंतिम उपस्थिति और प्रदर्शन पर महत्वपूर्ण प्रभाव पड़ता है। यदि मुद्रित सर्किट बोर्ड की सतह पर दाग और दोष हैं, तो यह अंतिम उत्पाद की गुणवत्ता और बाजार की प्रतिस्पर्धात्मकता को प्रभावित कर सकता है। पानी से धुलाई मुद्रित सर्किट बोर्ड की सतह की चिकनाई सुनिश्चित कर सकती है।

4. पीसीबी के विद्युत प्रदर्शन को सुनिश्चित करें: यदि बोर्ड की सतह पर प्रदूषक और अवशेष हैं, तो इसका विद्युत प्रदर्शन पर नकारात्मक प्रभाव पड़ सकता है। पीसीबी के विद्युत प्रदर्शन को सुनिश्चित करते हुए, इन प्रदूषकों और अवशेषों को पानी से साफ करके हटाया जा सकता है।



मुद्रित सर्किट बोर्ड के उत्पादन में पानी की धुलाई एक महत्वपूर्ण प्रक्रिया है। अन्य प्रक्रियाओं की तुलना में, पानी की रिन्सिंग प्रक्रिया अपेक्षाकृत सरल है, लेकिन पीसीबी की गुणवत्ता में प्रक्रिया की महत्वपूर्ण भूमिका है, और मुद्रित सर्किट बोर्ड की उच्च गुणवत्ता की एक महत्वपूर्ण गारंटी है।
