पीसीबी के एफक्यूसी की शुरूआत

FQC का अर्थ है अंतिम उत्पाद निरीक्षण, जो शिपमेंट से पहले उपस्थिति गुणवत्ता का व्यापक निरीक्षण करने के लिए जिम्मेदार है। इसका महत्व स्वतः स्पष्ट है, मुख्य रूप से निम्नलिखित पहलुओं में प्रकट होता है:



1. शिपमेंट से पहले तैयार मुद्रित सर्किट बोर्ड का पूर्ण निरीक्षण करें, और योग्य गुणवत्ता सुनिश्चित करने के लिए शिपमेंट से पहले किसी भी दोषपूर्ण उत्पादों की पहचान करें।

2. दोषपूर्ण उत्पादों को योग्य लोगों में बदलें, कारखाने में स्क्रैपिंग कम करें, योग्यता दर में सुधार करें और उत्पादन लागत कम करें।

3. सत्यापित करें कि क्या उत्पादन पूरा हो गया है और ग्राहकों की शिकायतों से बचने के लिए ग्राहकों की आवश्यकताओं के अनुसार कोई लापता प्रक्रिया है या नहीं।





संचालन प्रक्रियाएं

① बोर्ड का चयन करने और रोसिन या परीक्षण पास करने के बाद, 100 प्रतिशत पूर्ण निरीक्षण किया जाता है। बोर्ड का निरीक्षण करने से पहले, प्रक्रिया कार्ड टेम्पलेट, चित्र, एमआई और अन्य प्रासंगिक जानकारी को पहले निरीक्षण के रूप में देखें और इसे रिकॉर्ड करें

② निरीक्षण बोर्डों, योग्य बोर्डों और मरम्मत बोर्डों के आने वाले पदों को सख्ती से अलग करें।

③ निरीक्षण के बाद योग्य बोर्ड के किनारे पर एक रंगीन रेखा चिह्न बनाएं

④ अयोग्य बोर्डों को समस्या वर्गीकरण के अनुसार क्रमबद्ध और रखा जाना चाहिए।

⑤ योग्य बोर्डों को केवल एफक्यूए नमूना निरीक्षण पास करने के बाद ही पैक किया जा सकता है। यदि कोई अयोग्य बोर्ड हैं, तो उन्हें फिर से काम करने के लिए तकनीशियन को वापस कर दिया जाएगा

⑥ निरीक्षण पूरा होने के बाद, निरीक्षण रिपोर्ट रिकॉर्ड करें और समस्याओं को स्पष्ट रूप से वर्गीकृत करें।

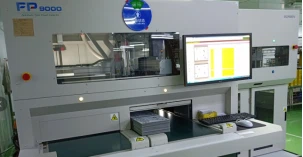

चित्र: एवीआई



चित्र: दृश्य निरीक्षण





FQC की परीक्षण प्रक्रिया में वारपेज निरीक्षण, विनिर्देश निरीक्षण, उपस्थिति निरीक्षण, छेद निरीक्षण और दृश्य निरीक्षण शामिल हैं।

वारपेज निरीक्षण एक मुद्रित सर्किट बोर्ड की सतह पर विरूपण की डिग्री का पता लगाने के लिए पेशेवर परीक्षण उपकरणों का उपयोग है, ताकि इसकी सपाटता और स्थिरता सुनिश्चित हो सके। यह परीक्षण बोर्ड के अंदर तनाव वितरण का भी पता लगा सकता है, जिससे दीर्घकालिक उपयोग के दौरान इसका स्थिर प्रदर्शन सुनिश्चित होता है।



विशिष्टता निरीक्षण ग्राहक द्वारा आवश्यक तकनीकी विशिष्टताओं के साथ निर्मित नमूनों की तुलना करने के लिए संदर्भित करता है ताकि यह सुनिश्चित किया जा सके कि उत्पाद ग्राहक की आवश्यकताओं को पूरा करता है। यह कदम एफक्यूसी में भी एक महत्वपूर्ण कदम है, जो यह जांच कर सकता है कि उत्पाद की वास्तविक गुणवत्ता और अपेक्षित गुणवत्ता के बीच अंतर है या नहीं।



उपस्थिति निरीक्षण यह सुनिश्चित करने के लिए मुद्रित सर्किट बोर्ड उपस्थिति की सफाई, रंग, सतह की स्थिति और मुद्रण गुणवत्ता का मैन्युअल दृश्य निरीक्षण है कि उत्पाद में एक सुंदर, साफ और उत्कृष्ट उपस्थिति है।



छेद निरीक्षण सर्किट बोर्ड सॉकेट्स की गुणवत्ता का निरीक्षण है, जिसमें यह सुनिश्चित करना शामिल है कि छेदों का आकार, आकार, स्थिति और प्लेसमेंट ग्राहकों की आवश्यकताओं को पूरा करता है, यह सुनिश्चित करने के लिए कि उत्पाद प्रदर्शन को प्रभावित किए बिना सर्किट बोर्ड को प्लगइन्स या इलेक्ट्रॉनिक घटकों में सही ढंग से डाला जा सकता है। और कार्यक्षमता।



दृश्य नमूनाकरण तैयार उत्पादों की स्थिरता और स्थिरता को सत्यापित करने के लिए दृश्य निरीक्षण, पैरामीटर सत्यापन और नमूना निरीक्षण के अन्य पहलुओं के लिए तैयार उत्पादों की एक निश्चित संख्या का एक यादृच्छिक चयन है।



Sihui Fuji FQC को कड़ाई से नियंत्रित करता है, जिसका उद्देश्य उत्पाद की गुणवत्ता की स्थिरता और निरंतरता सुनिश्चित करना, ग्राहकों को संतुष्ट करना और आंतरिक गुणवत्ता में सुधार के लिए दिशा की गारंटी प्रदान करना है।
